Iシリーズ振動コントローラ
Iシリーズ振動コントローラ
I-series vibration controller
Iシリーズ振動コントローラは、一体化のデザインと高密度設計で厳しい試験現場に対応したモデルです。高性能な振動コントロールシステムとIPC(工業用コンピュータ)を一体化し、試験装置をコンパクトに集約することで、テストシステムの信頼度を向上、軽量かつコンパクトであるためコントロール用キャビネットに収めることが容易です。防塵性等を考慮した設計であり、厳しい試験現場で使用することができます。Iシリーズ振動コントローラは高い信頼性と高精度なコントロール性、またリアルタイム処理などの特徴を持ち、作業現場の要求を満たす高性能を実現しています。
I-series vibration controller is specialized for rigour testing environment along with integrated design and manufacturing processes. By combining the embedded high-performance vibration controller and industrial computer together, it makes compact connections between the test devices and enhances the reliability of the test system. It is light and rugged, it can be easily configured to various types of control cabinet, and unique three-in-one protection design makes it easy to deal with severe test environment. I-series vibration controller has high reliability, excellent accuracy and real-time processing capability. Its superior control performance meets the requirements of any industrial environment.

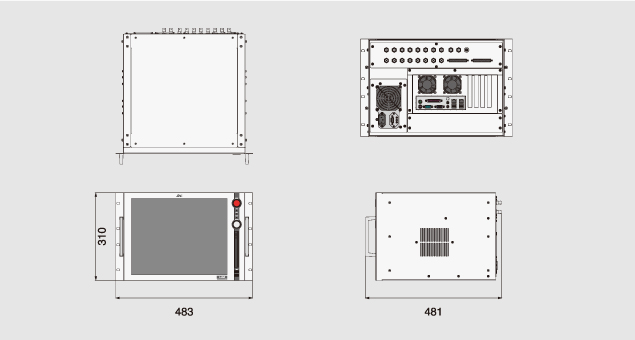

フラットでシンプルなデザインに機能を凝縮
| 型名 | J-08 |
|---|---|
| チャンネル数 | 入力16CH 出力1CH 最大4CHまで |
| ADC/DAC | サンプリング102.4KHz、同時性、24bit |
| 入力信号 | 電圧、電荷、ICP、TEDS |
| アプリケーション | ランダム振動制御、クラシカルショック制御、衝撃応答スペクトル振動制御、複合振動、サイン振動制御、ロードシミュレーション及び地震波シミュレーション振動制御 |
| 周波数レンジ | 0-5,000Hz、最大12,000Hz |
| 計量範囲 | 入力信号電圧: ±100mV、±1,000mV、±10,000mV 入力信号電荷(1.0mV/pC): ±10,000pC |
| カップリング方式 | AC、DC |
| ダイナミックレンジ | 120dB |

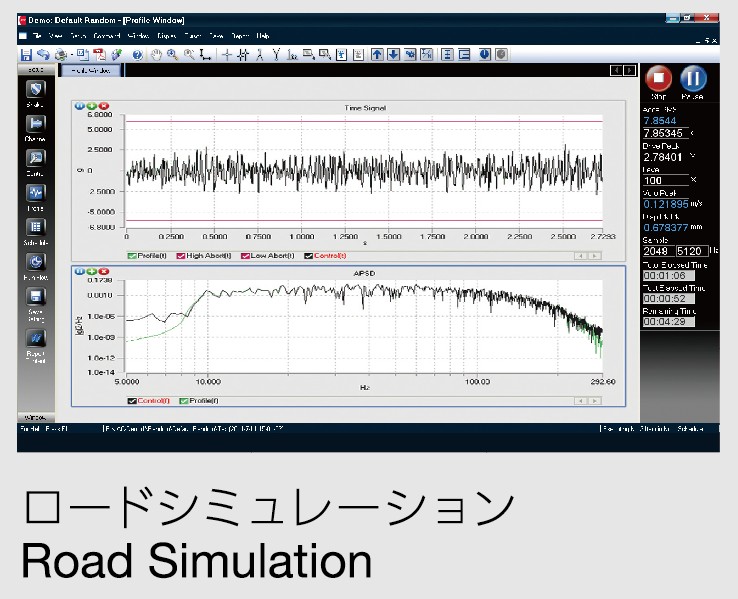

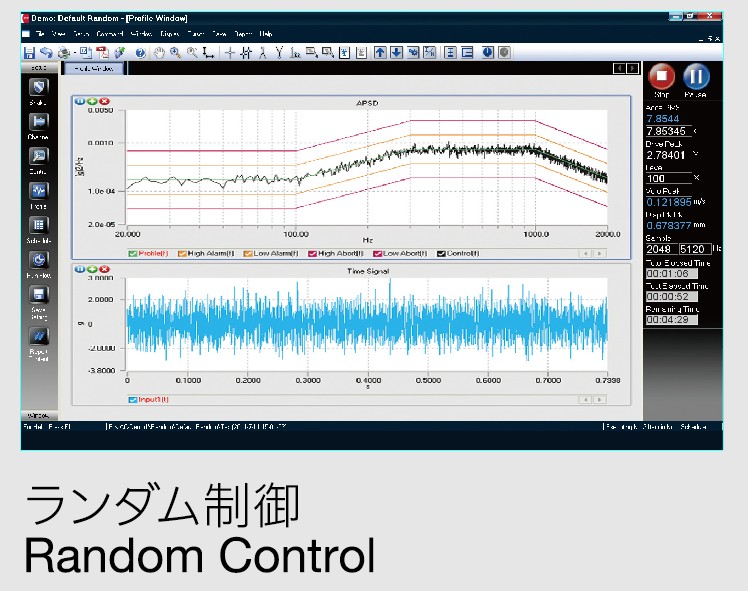

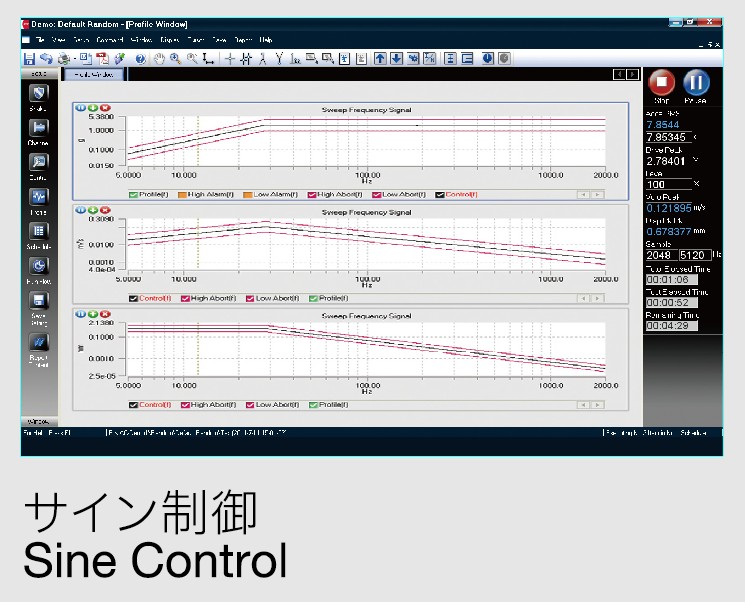

アプリケーション Vibration types
ランダム制御、サイン、クラシカルショック、衝撃応答スペクトル、複合振動、ロードシミュレーション、地震波シミュレーション。
random, sine, shock, shock response spectrum, composite vibration, road spectrum simulation, seismic.wave simulation.
信頼性、安全性 High reliability, High Safety
厳密な部材選択と優秀な生産プロセスで製造され、厳しい試験環境もこなせる信頼性を実現し、CE基準に充たしています。
数十個以上の安全検査とインターロック機構で、ユーザー、供試品、振動台設備の安全性を最大限保証します。もしシステムの異常があった場合、装置中央の強制終了ボタンで速やかに振動試験を中止することができます。
Rigorous components screening, excellent manufacture process, meets the severe industrial environment's testing requirements as well as CE standard.Hardware and software features over dozens of safety checks and interlocking mechanisms to ensure the safety of the testing personnel, the testing product and all equipments. Once the vibration test system behaves abnormally and can' t be controlled, testing personnel can press the button to activate the internal built-in termination process.
卓越した機能 Superior Performance
JAC振動コントローラは、すべてのチャンネルが24BitのADC/DACを配備し、32Bit DSPプロセッサーを採用しています。サンプリング周波数は最大102.4KHz収集することができます。その高精度に幅広い振動を制御し、OHzから5,000Hzまでの工業要求に対応しています(周波数最大12,000Hzまでできます)。ランダム制御のダイナミックレンジが90dB以上。
Separate 24-bits A/D and D/A converters are used for each channel. Along with high-performance 32-bit floating-point DSP processors, each channel' s sampling rate can be up to 102.4 KHz, therefore, high precision vibration control bandwidth can achieve the industrial requirement 0 to 5000 Hz (controller' s upper frequency is up to 12,000Hz), random vibration 's control dynamic range is up to 90 dB.
柔軟な機能 Flexible Functions
振動制御システムとして様々な種類の振動制御ソフトを配備。これらを使用することで、多くのテストに対処できます。コントローラはモジュール設計を採用し、テスト内容によって対応するハードウェアとソフトウェアを稼働させることで異なる振動シミュレーションを再生します。
As a high performance vibration control platform, controller features a variety of vibration control software modules targeting different testing tasks. Based on modular design, different vibration tasks can be completed by corresponding hardware and software modules.
簡単操作 Easy to operate
ソフトウェアは操作が容易なMicrosoftWindowsタイプのインターフェイスを持ち、豊富な補助機能を装備します。また、自動設定ガイドおよびレポート生成機能を装備し、テストを簡単に行うことができます。USB2.0を装備し、コンピュータとの接続が容易です。
The controller software operated under Windows OS which makes it easy to operate and rich auxiliaries. Automatic setup wizard and one-click report generation capability makes the task easier. USB 2.0 communication interface realizes high speed data transmission as well as plug and play functionality.
